BAM-Prüfvorlage Nr. BG10

Farbreproduktion, Ergiebigkeit und/oder Emission: Colour-Workflow (CW) mit Eingabe-PS-Operator Nr. 0 und
unterschiedlichen Ausgabe-PS-Operatoren ohne und mit MTL-Code für Ausgabe-Linearisierung (OL)

Die Ausgabe der folgenden S...FP-Dateien ist dunkler verglichen mit der Ausgabe der L...FP-Dateien. Fuer alle Dateien S...(NP/NA/FP/FA/SP) anstelle von L...(NP/NA/FP/FA/SP) siehe BE10S in englisch oder BG10S in deutsch

Die Ausgabe der folgenden Q...FP-Dateien ist heller verglichen mit der Ausgabe der L...FP-Dateien. Fuer alle Dateien Q...(NP/NA/FP/FA/SP) anstelle von L...(NP/NA/FP/FA/SP) siehe BE10Q in englisch oder BG10Q in deutsch


Fig. LN1: Ausgabe-Layout aller NP Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
L10G00N1.PS / TXT / JPG / PDF


Fig. LF1: Ausgabe-Layout aller FP-Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
L10G00F1.PS / TXT / JPG / PDF

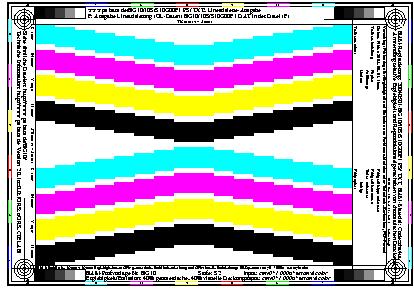

Fig. SF1: Ausgabe-Layout aller FP-Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
S10G00F2.PS / TXT / JPG / PDF


Fig. QF1: Ausgabe-Layout aller FP-Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
Q10G00F1.PS / TXT / JPG / PDF


Fig. LN2: Ausgabe-Layout aller NP Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
L10G00N2.PS / TXT / JPG / PDF


Fig. LF2: Ausgabe-Layout aller FP-Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
L10G00F2.PS / TXT / JPG / PDF

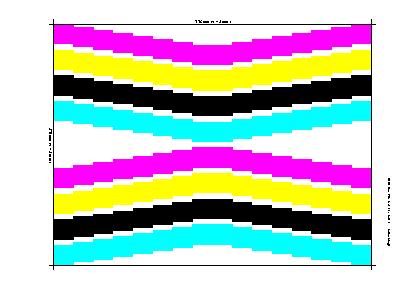

Fig. SF2: Ausgabe-Layout aller FP-Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
S10G00F2.PS / TXT / JPG / PDF


Fig. QF2: Ausgabe-Layout aller FP-Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
Q10G00F2.PS / TXT / JPG / PDF

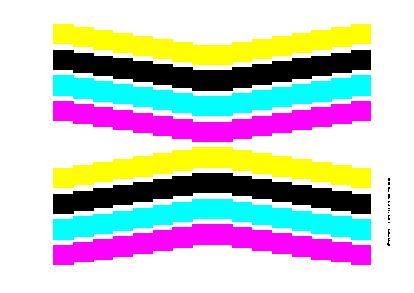

Fig. LN3: Ausgabe-Layout aller NP Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
L10G00N3.PS / TXT / JPG / PDF


Fig. LF3: Ausgabe-Layout aller FP-Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
L10G00F3.PS / TXT / JPG / PDF


Fig. SF3: Ausgabe-Layout aller FP-Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
S10G00F2.PS / TXT / JPG / PDF


Fig. QF3: Ausgabe-Layout aller FP-Dateien im Format A6 (hier) und A4 der folgenden Tabellen Nr. 1 bis 3, siehe
Q10G00F3.PS / TXT / JPG / PDF

Bemerkung 1: Die Dateien der Tabellen 1 bis 3 können mehr als die drei Seitenlayouts von Fig. LN1 bis LN3 erzeugen.

Bemerkung 2: Die Dateien der Tabellen 1 bis 3 erzeugen eine A4-Querausgabe.

Anmerkung: Die Dateien der Tabellen 1 bis 3 enthalten die Linearisierungs-Daten für das Geräte X = S und Q für die linearisierte Ausgabe auf diesem Gerät L. Die Ausgabe der FP-Datei für die Geräte S und Q ist heller und dunkler verglichen mit der Ausgabe mit Gerät L.

Eingabe-PS-Operator Nr. 0
und Start-Dateien

*NP.PS / .TXT /.PDF
140 / 140 / 25 kByte

Ausgabe-
PS-Operator
Parameter
i*ptrsc

Farbmetrischer Transfer von
Eingabe-PS-Operator Nr. 0 zu
Ausgabe-PS-Operatoren Nr. 0 bis 7
definiert durch i*ptrsc

Ausgabe-Linearisierung durch Datei (F)
mit Geräte-CIELAB-Daten
von Gerät L
in Dateien *FP.PS / TXT / PDF
240 / 240 / 25 kByte

PostScript MTL-Code in Datei (F)
mit Geräte-CIELAB-Daten
von Gerät L
100 kByte
L10G00NP.PS / TXT / PDF  0 cmy0* setcmykcolor und 000n* setcmykcolor L10G00FP.PS / TXT / PDF L10G00FP.DAT
L10G01NP.PS / TXT / PDF  1 olv* setrgbcolor und w* setgray L10G01FP.PS / TXT / PDF L10G01FP.DAT
L10G02NP.PS / TXT / PDF  2 cmy0* setcmykcolor und nnn0* setcmykcolor L10G02FP.PS / TXT / PDF L10G02FP.DAT
L10G03NP.PS / TXT / PDF  3 olv* setrgbcolor und www* setrgbcolor L10G03FP.PS / TXT / PDF L10G03FP.DAT
L10G04NP.PS / TXT / PDF   4 lab* setcolor L10G04FP.PS / TXT / PDF L10G04FP.DAT
L10G05NP.PS / TXT / PDF  5 LAB* setcolor L10G05FP.PS / TXT / PDF L10G05FP.DAT
L10G06NP.PS / TXT / PDF  6 000n* setcmykcolor L10G06FP.PS / TXT / PDF L10G06FP.DAT
L10G07NP.PS / TXT / PDF  7 w* setgray L10G07FP.PS / TXT / PDF L10G07FP.DAT

Tabelle 1: Dateien für die PDF-Start- und linearisierte Ausgabe mit Linearisierungs-Daten von Gerät X in der Datei (F); Eingabe-PS-Operator Nr. 0 in der NP-Datei und Ausgabe-PS-Operatoren Nr. 0 bis 7 in der FP-Datei, die durch den PS-MTL-Code transformiert werden.

Anmerkung: Die Dateien* der Tabelle 1 dienen für eine PDF-Ausgabe mit Linearisierungs-Daten in der Datei (F=file) und nicht für eine PS-Ausgabe.
* Dateien: L..0x, (S,Q,F,O,T)..00(NP,FP,NA,FA,SP).


Eingabe-PS-Operator Nr. 0
und Start-Dateien

*NA.PS / .TXT
140 / 140 kByte

Ausgabe-
PS-Operator
Parameter
i*ptrsc

Farbmetrischer Transfer von
Eingabe-PS-Operator Nr. 0 zu
Ausgabe-PS-Operatoren Nr. 0 bis 7
definiert durch i*ptrsc

Ausgabe-Linearisierung durch Datei (F)
mit Geräte-CIELAB-Daten
von Gerät L
in Dateien *FA.PS / TXT
240 / 240 kByte

PostScript MTL-Code in Datei (F)
mit Geräte-CIELAB-Daten
von Gerät L
100 kByte
L10G00NA.PS / TXT  0 cmy0* setcmykcolor und 000n* setcmykcolor L10G00FA.PS / TXT L10G00FA.DAT
L10G01NA.PS / TXT  1 olv* setrgbcolor und w* setgray L10G01FA.PS / TXT L10G01FA.DAT
L10G02NA.PS / TXT  2 cmy0* setcmykcolor und nnn0* setcmykcolor L10G02FA.PS / TXT L10G02FA.DAT
L10G03NA.PS / TXT  3 olv* setrgbcolor und www* setrgbcolor L10G03FA.PS / TXT L10G03FA.DAT
L10G04NA.PS / TXT   4 lab* setcolor L10G04FA.PS / TXT L10G04FA.DAT
L10G05NA.PS / TXT  5 LAB* setcolor L10G05FA.PS / TXT L10G05FA.DAT
L10G06NA.PS / TXT  6 000n* setcmykcolor L10G06FA.PS / TXT L10G06FA.DAT
L10G07NA.PS / TXT  7 w* setgray L10G07FA.PS / TXT L10G07FA.DAT

Tabelle 2: Dateien für die PS-Start- und linearisierte Ausgabe mit Linearisierungs-Daten von Gerät X in der Datei (F); Eingabe-PS-Operator Nr. 0 in der NA-Datei und Ausgabe-PS-Operatoren Nr. 0 bis 7 in der FA-Datei, die durch den PS-MTL-Code transformiert werden.

Anmerkung: Die Dateien* der Tabelle 2 dienen für eine PS-Ausgabe und nicht für eine PDF-Ausgabe.

Eingabe-PS-Operator Nr. 0
und Start-Dateien

*NP.PS / .TXT
140 / 140 kByte

Ausgabe-
PS-Operator
Parameter
i*ptrsc

Farbmetrischer Transfer von
Eingabe-PS-Operator Nr. 0 zu
Ausgabe-PS-Operatoren Nr. 0 bis 7
definiert durch i*ptrsc

Ausgabe-Linearisierung mit Startup (S)
ohne Geräte-CIELAB-Daten
von Gerät L
in Dateien *SP.PS / TXT
240 / 240 kByte

PostScript MTL-Code für Startup (S)
mit Geräte-CIELAB-Daten
von Gerät L
100 kByte
L10G00NP.PS / TXT / PDF  0 cmy0* setcmykcolor und 000n* setcmykcolor L10G00SP.PS / TXT / PDF *) L10G00SP.DAT
L10G01NP.PS / TXT / PDF  1 olv* setrgbcolor und w* setgray L10G01SP.PS / TXT / PDF L10G01SP.DAT
L10G02NP.PS / TXT / PDF  2 cmy0* setcmykcolor und nnn0* setcmykcolor L10G02SP.PS / TXT / PDF L10G02SP.DAT
L10G03NP.PS / TXT / PDF  3 olv* setrgbcolor und www* setrgbcolor L10G03SP.PS / TXT / PDF L10G03SP.DAT
L10G04NP.PS / TXT / PDF   4 lab* setcolor L10G04SP.PS / TXT / PDF L10G04SP.DAT
L10G05NP.PS / TXT / PDF  5 LAB* setcolor L10G05SP.PS / TXT / PDF L10G05SP.DAT
L10G06NP.PS / TXT / PDF  6 000n* setcmykcolor L10G06SP.PS / TXT / PDF L10G06SP.DAT
L10G07NP.PS / TXT / PDF  7 w* setgray L10G07SP.PS / TXT / PDF L10G07SP.DAT

Tabelle 3: Dateien für die PDF-Start- und linearisierte Ausgabe mit Linearisierungs-Daten von Gerät X im Startup (S); Eingabe-PS-Operator Nr. 0 in der NP-Datei und Ausgabe-PS-Operatoren Nr. 0 bis 7 in der SP-Datei, die durch den PS-MTL-Code transformiert werden.

Anmerkung: Die Dateien* der Tabelle 3 dienen für eine PDF-Ausgabe mit Linearisierungs-Daten L10G0xSP.DAT (x=0..7) imDistiller Startup (S) Verzeichnis und nicht für eine PS-Ausgabe.

*) Man transformiere z. B. die PDF Datei L10G00SP.PS mit der Datei L10G00SP.DAT im Distiller Startup (S) Directory, die den Parameter i*ptrsc=0 benutzt. Dann erzeugt diese PDF-Datei die gleiche Ausgabe wie die PDF-Datei L10G00FP.PDF der Tabelle 2. Alle Dateien L10G0xSP.PS (x=0,7) der Tabelle 3 wurden hier mit nur der Standard-Datei Example.ps im Distiller Startup (S) Directory erzeugt.

-------
