Bild C2 der unbunten ISO/IEC-Prüfvorlage 3
Colour-Workflow (CW) mit Eingabe-PS-Operatoren Nr. 0 bis 3 und
unterschiedlichen Ausgabe-PS-Operatoren und Ausgabe-Linearisierung (OL)

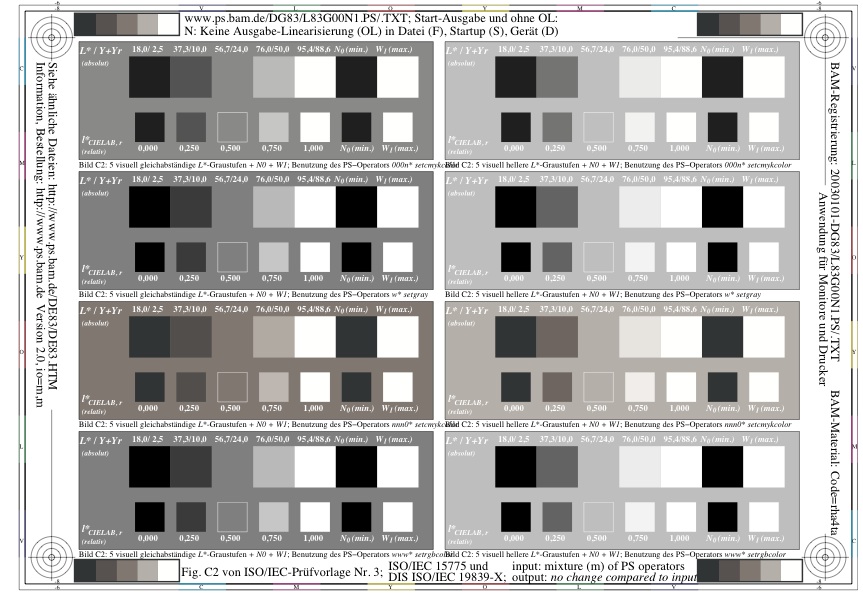

Bild 1: Ausgabe-Layout mit dem MTL-Code in der N-Datei (N = No MTL-Code in der Datei), siehe
L83G00N1.PS / TXT / JPG / PDF


Bild 2: Ausgabe-Layout mit MTL-Code von Beispiel-CIELAB-Ausgabedaten des Gerätes L (L=Linear) in der F-Datei (F = MTL-Code in der Datei), siehe
L83G00F1.PS / TXT / JPG / PDF

Für Information über den Parameter i*ptrsc (Nummer 0 bis 7), der für Eingabe- und Ausgabe-PS-Operatoren benutzt wird, siehe DG802

Für Information über ISO/IEC-Prüfvorlagen und separate Teile (Fig. XY) mit unterschiedlichen Eingabe-PS-Operatoren und Diskussion, siehe DG801

Diese Seite enthält Dateien für die folgende Anwendung:
Bild C2 der unbunten ISO/IEC-Prüfvorlage 3, Colour-Workflow (CW) und Ausgabe-Linearisierung

Für dieAusgabe-Linearisierung (OL) werden CIELAB-Daten in den Dateien benutzt.

Tabelle 1 enthält Dateien für die Ausgabe des Formates Portable Document Format (L..NP.PS/TXT/PDF und L..FP.PS/TXT/PDF).
Tabelle 2 enthält Dateien für die Ausgabe des Formates PostScript (L..NA.PS/TXT und L..FA.PS/TXT).
Tabelle 3 enthält Dateien für die Ausgabe des Formates Portable Document Format (L..NP.PS/TXT/PDF und L..SP.PS/TXT/PDF).

Um den benutzen Colour-Workflow (CW) bei der Ausgabe anzuzeigen, werden unterschiedliche Datei-Namen verwendet .Die Dateien weisen jedoch den gleichen Inhalt auf.

Der PS-Inhalt der Dateien L..NP.PS, L..NA.PS und L..SP.PS der Tabellen 1 bis 3 ist identisch und enthält keinen MTL-Code.
Der PS-Inhalt der Dateien L..FP.PS und L..FA.PS der Tabellen 1 und 2 ist identisch und enthält den MTL-Code L..FP.DAT oder L..FA.DAT in der Datei (F=file).

Die Ausgabe der Dateien L..FP.PDF und L..SP.PDF muß identisch sein, wenn der MTL-Code L..SP.DAT im Distiller Startup Directory gespeichert ist, während die PS-Datei L..SP.PS destilliert wird. Die Dateien L..FP.PDF und L..SP.PDF werden von der Software Adobe Acrobat DIstiller Version 3.0 erzeugt. Im ersten Fall ist der MTL-Code in der Datei L..FP.PS enthalten und im zweiten Fall ist der MTL-Code L..FP.DAT = L..SP.DAT nicht in der Datei L..SP.PS enthalten, sondern im Startup (S) Directory der Software Adobe Acrobat DIstiller.

Eingabe-PS-Operatoren Nr. 0 bis 3
und Start-Dateien

*NP.PS / .TXT /.PDF
140 / 140 / 25 kByte
Ausgabe-
PS-Operator
Parameter
i*ptrsc
Farbmetrischer Transfer von
Eingabe-PS-Operatoren Nr. 0 bis 3 zu
Ausgabe-PS-Operatoren Nr. 0 bis 7
definiert durch i*ptrsc

Ausgabe-Linearisierung mit L=Lineardaten (keine Änderung der Skalierung der Ausgabe) in Dateien
*FP.PS / TXT / PDF
240 / 240 / 25 kBytee

PostScript MTL-Code benutzt für die Ausgabe
100 kByte
L83G00NP.PS / TXT / PDF  0 cmy0* setcmykcolor und 000n* setcmykcolor L83G00FP.PS / TXT / PDF L83G00FP.DAT
L83G01NP.PS / TXT / PDF  1 olv* setrgbcolor und w* setgray L83G01FP.PS / TXT / PDF L83G01FP.DAT
L83G02NP.PS / TXT / PDF  2 cmy0* setcmykcolor und nnn0* setcmykcolor L83G02FP.PS / TXT / PDF L83G02FP.DAT
L83G03NP.PS / TXT / PDF  3 olv* setrgbcolor und www* setrgbcolor L83G03FP.PS / TXT / PDF L83G03FP.DAT
L83G04NP.PS / TXT / PDF   4 lab* setcolor L83G04FP.PS / TXT / PDF L83G04FP.DAT
L83G05NP.PS / TXT / PDF  5 LAB* setcolor L83G05FP.PS / TXT / PDF L83G05FP.DAT
L83G06NP.PS / TXT / PDF  6 000n* setcmykcolor L83G06FP.PS / TXT / PDF L83G06FP.DAT
L83G07NP.PS / TXT / PDF  7 w* setgray L83G07FP.PS / TXT / PDF L83G07FP.DAT

Tabelle 1: Dateien für die PDF-Ausgabe mit Linearisierungs-Daten in der Datei (F=file); Eingabe-PS-Operatoren Nr. 0 bis 3 in der NP-Datei und Ausgabe-PS-Operatoren Nr. 0 bis 7 in der FP-Datei, die durch den PS-MTL-Code transformiert werden.

Anmerkung: Die Dateien der Tabelle 1 dienen zur Erzeugung einer PDF-Ausgabe mit Linearisierungs-Daten in der Datei (F=file) und nicht für eine PS-Ausgabe.

Eingabe-PS-Operatoren Nr. 0 bis 3
und Start-Dateien

*NA.PS / .TXT /.PDF
140 / 140 kByte
Ausgabe-
PS-Operator
Parameter
i*ptrsc
Farbmetrischer Transfer von
Eingabe-PS-Operatoren Nr. 0 bis 3 zu
Ausgabe-PS-Operatoren Nr. 0 bis 7
definiert durch i*ptrsc

Ausgabe-Linearisierung mit L=Lineardaten (keine Änderung der Skalierung der Ausgabe) in Dateien
*FA.PS / TXT / PDF
240 / 240 / 25 kByte

PostScript MTL-Code benutzt für die Ausgabe
100 kByte
L83G00NA.PS / TXT  0 cmy0* setcmykcolor und 000n* setcmykcolor L83G00FA.PS / TXT L83G00FA.DAT
L83G01NA.PS / TXT  1 olv* setrgbcolor und w* setgray L83G01FA.PS / TXT L83G01FA.DAT
L83G02NA.PS / TXT  2 cmy0* setcmykcolor und nnn0* setcmykcolor L83G02FA.PS / TXT L83G02FA.DAT
L83G03NA.PS / TXT  3 olv* setrgbcolor und www* setrgbcolor L83G03FA.PS / TXT L83G03FA.DAT
L83G04NA.PS / TXT   4 lab* setcolor L83G04FA.PS / TXT L83G04FA.DAT
L83G05NA.PS / TXT  5 LAB* setcolor L83G05FA.PS / TXT L83G05FA.DAT
L83G06NA.PS / TXT  6 000n* setcmykcolor L83G06FA.PS / TXT L83G06FA.DAT
L83G07NA.PS / TXT  7 w* setgray L83G07FA.PS / TXT L83G07FA.DAT

Tabelle 2: Dateien für die PS-Ausgabe mit Linearisierungs-Daten in der Datei (F=file); Eingabe-PS-Operatoren Nr. 0 bis 3 in der NA-Datei und Ausgabe-PS-Operatoren Nr. 0 bis 7 in der FA-Datei, die durch den PS-MTL-Code transformiert werden.

Anmerkung: Die Dateien der Tabelle 2 dienen zur Erzeugung einer PS-Ausgabe und nicht für eine PDF-Ausgabe.

Die Dateien der Tabellen 1 bis 3 liegen zusätzlich für verschiedene Geräte anstelle des Modell-Gerätes L=Linear vor. Jedes Gerät erzeugt mit allen NP-Dateien die gleiche Start-Ausgabe. Nur für das Modell-Gerät L=Linear der Tabelle 2 sind die Ausgaben der NP- und FP-Dateien in einer Zeile identisch. Für Geräte, die farbmetrisch korrespondierende Farben gleich ausgeben, sind auch die Ausgaben aller FP-Dateien eine Spalte identisch.

In der Praxis ist die Ausgabe der FP-Dateien für verschiedene Ausgabe-Parameter i*ptrsc in einer Spalte oft unterschiedlich. Die Ausgabe der FP-Datei der Geräte S und Q oder der linearisierten Ausgabe der Getäte F, O und T ist verschieden von der Ausgabe der NP-Datei. Der PS-MTL-Code benutzt die Messwerte von bis zu 256 Farben der Start-Ausgabe, siehe CIELAB LAB*-Daten am Beginn der FP-Datei, für die Veränderung oder Linearisierung der Ausgabe.

Eingabe-PS-Operatoren Nr. 0 bis 3
und Start-Dateien

*NP.PS / .TXT /.PDF
140 / 140 / 25 kByte
Ausgabe-
PS-Operator
Parameter
i*ptrsc
Farbmetrischer Transfer von
Eingabe-PS-Operatoren Nr. 0 bis 3 zu
Ausgabe-PS-Operatoren Nr. 0 bis 7
definiert durch i*ptrsc

Ausgabe-Linearisierung mit L=Lineardaten (keine Änderung der Skalierung der Ausgabe) in Dateien
*SP.PS / TXT / PDF
240 / 240 / 25 kByte

PostScript MTL-Code benutzt für die Ausgabe
100 kByte
L83G00NP.PS / TXT / PDF  0 cmy0* setcmykcolor und 000n* setcmykcolor L83G00SP.PS / TXT / PDF L83G00SP.DAT
L83G01NP.PS / TXT / PDF  1 olv* setrgbcolor und w* setgray L83G01SP.PS / TXT / PDF L83G01SP.DAT
L83G02NP.PS / TXT / PDF  2 cmy0* setcmykcolor und nnn0* setcmykcolor L83G02SP.PS / TXT / PDF L83G02SP.DAT
L83G03NP.PS / TXT / PDF  3 olv* setrgbcolor und www* setrgbcolor L83G03SP.PS / TXT / PDF *) L83G03SP.DAT
L83G04NP.PS / TXT / PDF   4 lab* setcolor L83G04SP.PS / TXT / PDF L83G04SP.DAT
L83G05NP.PS / TXT / PDF  5 LAB* setcolor L83G05SP.PS / TXT / PDF L83G05SP.DAT
L83G06NP.PS / TXT / PDF  6 000n* setcmykcolor L83G06SP.PS / TXT / PDF L83G06SP.DAT
L83G07NP.PS / TXT / PDF  7 w* setgray L83G07SP.PS / TXT / PDF L83G07SP.DAT

Tabelle 3: Dateien für die PDF-Ausgabe mit Linearisierungs-Daten-Datei L83G0XSP.DAT (X=0..7) im Startup (S); Eingabe-PS-Operatoren Nr. 0 bis 3 in der NP-Datei und Ausgabe-PS-Operatoren Nr. 0 bis 7 in der SP-Datei, die durch den PS-MTL-Code transformiert werden.

*) Nur die PDF Datei L8303SP.PS wurde transformiert mit der Datei L83G03SP.DAT, die im Distiller Startup (S) Directory den Parameter i*ptrsc=3 benutzt. Die anderen Dtateien L..SP der Tabelle 3 wurden mit der Standard-Datei Example.ps im Distiller Startup (S) Directory transformiert.

Anmerkung: Die Dateien der Tabelle 3 dienen zur Erzeugung einer PDF-Ausgabe mit Linearisierungs-Daten L83G0XSP.DAT (X=0..7) im Startup (S) und nicht für eine PS-Ausgabe.

Der Eingabe-PS-Operatoren Nr. 0 bis 3 und einer der acht Ausgabe-PS-Operatoren Nr. 0 bis 7 werden in den Dateien benutzt. Die Eingabe-PS-Operatoren der NA- oder NP-Dateien werden zu einem Ausgabe-PS-Operator in der FA-, FP- oder SP-Datei transformiert durch den PS-MTL-Code.

Für weitere Information und Diskussion der Ergebnisse im unbunten Fall mit ähnlichen Dateien siehe DG811

Für weitere Information und Diskussion der Ergebnisse im bunten Fall mit ähnlichen Dateien siehe DG841

Vergleiche die Endergebnisse in DG811 und DG841. Der Colour-Workflow (CW) und die Ausgabe-Linearisation (OL) des PS-MTL-Codes basiert auf ISO/IEC 15775 und DIS ISO/IEC 19839-X. Der PS-MTL-Code ist kompatibel mit CIELAB und erfüllt die grundlegenden Benutzer-Forderungen im Bereich Bild-Technologie. Das Ergebnis ist das gleiche im unbunten und bunten Fall.

-------
