BAM-Prüfvorlage Nr. BG41

Messung und CIELAB-Linearisierung: Colour-Workflow (CW) mit Eingabe-PS-Operator Nr. 1 und
unterschiedlichen Ausgabe-PS-Operatoren ohne und mit MTL-Code für Ausgabe-Linearisierung (OL)

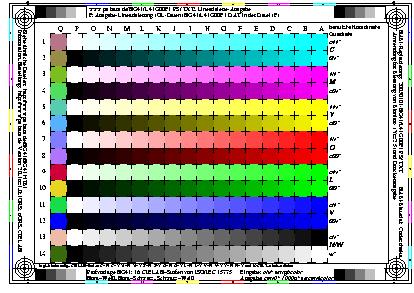

Fig. 1NP: Ausgabe-Layout aller NP Dateien im A5-Querformat der folgenden Tabellen Nr. 1 bis 3, siehe L41G00N1.PS / TXT / JPG / PDF


Fig. 1FP: Ausgabe-Layout aller FP-Dateien im A5-Querformat der folgenden Tabellen Nr. 1 bis 3, siehe L41G00F1.PS / TXT / JPG / PDF


Fig. 2FP: Ausgabe-Layout aller FP-Dateien im A5-Querformat der folgenden Tabelle Nr. 1, siehe S41G00F2.PS / TXT / JPG / PDF

Die Ausgabe der S...FP-Dateien ist dunkler verglichen mit der Ausgabe der L...FP-Dateien. Fuer alle Dateien S...(NP/NA/FP/FA/SP) anstelle von L...(NP/NA/FP/FA/SP) siehe BE41S in englisch oder BG41S in deutsch

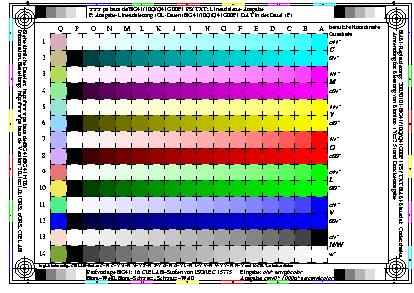

Fig. 3FP: Ausgabe-Layout aller FP-Dateien im A5-Querformat der folgenden Tabellen Nr. 1 bis 3, siehe Q41G00F1.PS / TXT / JPG / PDF

Die Ausgabe der Q...FP-Dateien ist heller verglichen mit der Ausgabe der L...FP-Dateien. Fuer alle Dateien Q...(NP/NA/FP/FA/SP) anstelle von L...(NP/NA/FP/FA/SP) siehe BE41Q in englisch oder BG41Q in deutsch

Anmerkung: Die Dateien der Tabellen 1 bis 3 enthalten die Linearisierungs-Daten für das Gerät L für die linearisierte Ausgabe auf diesem Gerät L. Die Ausgabe der FP-Datei für die Geräte S und Q ist heller und dunkler verglichen mit der Ausgabe mit Gerät L.

Alle folgenden Dateien erzeugen eine A4-Querausgabe.

Eingabe-PS-Operator Nr. 1
und Start-Dateien
*NP.PS / .TXT /.PDF
140 / 140 / 25 kByte

Ausgabe-
PS-Operator
Parameter
i*ptrsc

Farbmetrischer Transfer von
Eingabe-PS-Operator Nr. 1 zu
Ausgabe-PS-Operatoren Nr. 0 bis 7
definiert durch i*ptrsc

Ausgabe-Linearisierung durch Datei (F)
mit Geräte-CIELAB-Daten
von Gerät L
in Dateien *FP.PS / TXT / PDF
240 / 240 / 25 kByte

PostScript MTL-Code in Datei (F)
mit Geräte-CIELAB-Daten
von Gerät L
100 kByte
L41G00NP.PS / TXT / PDF  0 cmy0* setcmykcolor und 000n* setcmykcolor L41G00FP.PS / TXT / PDF L41G00FP.DAT
L41G01NP.PS / TXT / PDF  1 olv* setrgbcolor und w* setgray L41G01FP.PS / TXT / PDF L41G01FP.DAT
L41G02NP.PS / TXT / PDF  2 cmy0* setcmykcolor und nnn0* setcmykcolor L41G02FP.PS / TXT / PDF L41G02FP.DAT
L41G03NP.PS / TXT / PDF  3 olv* setrgbcolor und www* setrgbcolor L41G03FP.PS / TXT / PDF L41G03FP.DAT
L41G04NP.PS / TXT / PDF   4 lab* setcolor L41G04FP.PS / TXT / PDF L41G04FP.DAT
L41G05NP.PS / TXT / PDF  5 LAB* setcolor L41G05FP.PS / TXT / PDF L41G05FP.DAT
L41G06NP.PS / TXT / PDF  6 000n* setcmykcolor L41G06FP.PS / TXT / PDF L41G06FP.DAT
L41G07NP.PS / TXT / PDF  7 w* setgray L41G07FP.PS / TXT / PDF L41G07FP.DAT

Tabelle 1: Dateien für die PDF-Start- und linearisierte Ausgabe mit Linearisierungs-Daten von Gerät X in der Datei (F); Eingabe-PS-Operator Nr. 1 in der NP-Datei und Ausgabe-PS-Operatoren Nr. 0 bis 7 in der FP-Datei, die durch den PS-MTL-Code transformiert werden.

Anmerkung: Die Dateien* der Tabelle 1 dienen für eine PDF-Ausgabe mit Linearisierungs-Daten in der Datei (F=file) und nicht für eine PS-Ausgabe.
* Dateien: L..0x, (S,Q,F,O,T)..00(NP,FP,NA,FA,SP).


Eingabe-PS-Operator Nr. 1
und Start-Dateien
*NA.PS / .TXT
140 / 140 kByte

Ausgabe-
PS-Operator
Parameter
i*ptrsc

Farbmetrischer Transfer von
Eingabe-PS-Operator Nr. 1 zu
Ausgabe-PS-Operatoren Nr. 0 bis 7
definiert durch i*ptrsc

Ausgabe-Linearisierung durch Datei (F)
mit Geräte-CIELAB-Daten
von Gerät L
in Dateien *FA.PS / TXT
240 / 240 kByte

PostScript MTL-Code in Datei (F)
mit Geräte-CIELAB-Daten
von Gerät L
100 kByte
L41G00NA.PS / TXT  0 cmy0* setcmykcolor und 000n* setcmykcolor L41G00FA.PS / TXT L41G00FA.DAT
L41G01NA.PS / TXT  1 olv* setrgbcolor und w* setgray L41G01FA.PS / TXT L41G01FA.DAT
L41G02NA.PS / TXT  2 cmy0* setcmykcolor und nnn0* setcmykcolor L41G02FA.PS / TXT L41G02FA.DAT
L41G03NA.PS / TXT  3 olv* setrgbcolor und www* setrgbcolor L41G03FA.PS / TXT L41G03FA.DAT
L41G04NA.PS / TXT   4 lab* setcolor L41G04FA.PS / TXT L41G04FA.DAT
L41G05NA.PS / TXT  5 LAB* setcolor L41G05FA.PS / TXT L41G05FA.DAT
L41G06NA.PS / TXT  6 000n* setcmykcolor L41G06FA.PS / TXT L41G06FA.DAT
L41G07NA.PS / TXT  7 w* setgray L41G07FA.PS / TXT L41G07FA.DAT

Tabelle 2: Dateien für die PS-Start- und linearisierte Ausgabe mit Linearisierungs-Daten von Gerät X in der Datei (F); Eingabe-PS-Operator Nr. 1 in der NA-Datei und Ausgabe-PS-Operatoren Nr. 0 bis 7 in der FA-Datei, die durch den PS-MTL-Code transformiert werden.

Anmerkung: Die Dateien* der Tabelle 2 dienen für eine PS-Ausgabe und nicht für eine PDF-Ausgabe.

Eingabe-PS-Operator Nr. 1
und Start-Dateien
*NP.PS / .TXT
140 / 140 kByte

Ausgabe-
PS-Operator
Parameter
i*ptrsc

Farbmetrischer Transfer von
Eingabe-PS-Operator Nr. 1 zu
Ausgabe-PS-Operatoren Nr. 0 bis 7
definiert durch i*ptrsc

Ausgabe-Linearisierung mit Startup (S)
ohne Geräte-CIELAB-Daten
von Gerät L
in Dateien *SP.PS / TXT
240 / 240 kByte

PostScript MTL-Code für Startup (S)
mit Geräte-CIELAB-Daten
von Gerät L
100 kByte
L41G00NP.PS / TXT / PDF  0 cmy0* setcmykcolor und 000n* setcmykcolor L41G00SP.PS / TXT / PDF *) L41G00SP.DAT
L41G01NP.PS / TXT / PDF  1 olv* setrgbcolor und w* setgray L41G01SP.PS / TXT / PDF L41G01SP.DAT
L41G02NP.PS / TXT / PDF  2 cmy0* setcmykcolor und nnn0* setcmykcolor L41G02SP.PS / TXT / PDF L41G02SP.DAT
L41G03NP.PS / TXT / PDF  3 olv* setrgbcolor und www* setrgbcolor L41G03SP.PS / TXT / PDF L41G03SP.DAT
L41G04NP.PS / TXT / PDF   4 lab* setcolor L41G04SP.PS / TXT / PDF L41G04SP.DAT
L41G05NP.PS / TXT / PDF  5 LAB* setcolor L41G05SP.PS / TXT / PDF L41G05SP.DAT
L41G06NP.PS / TXT / PDF  6 000n* setcmykcolor L41G06SP.PS / TXT / PDF L41G06SP.DAT
L41G07NP.PS / TXT / PDF  7 w* setgray L41G07SP.PS / TXT / PDF L41G07SP.DAT

Tabelle 3: Dateien für die PDF-Start- und linearisierte Ausgabe mit Linearisierungs-Daten von Gerät X im Startup (S); Eingabe-PS-Operator Nr. 1 in der NP-Datei und Ausgabe-PS-Operatoren Nr. 0 bis 7 in der SP-Datei, die durch den PS-MTL-Code transformiert werden.

Anmerkung: Die Dateien* der Tabelle 3 dienen für eine PDF-Ausgabe mit Linearisierungs-Daten L41G0xSP.DAT (x=0..7) imDistiller Startup (S) Verzeichnis und nicht für eine PS-Ausgabe.

*) Man transformiere z. B. die PDF Datei L41G00SP.PS mit der Datei L41G00SP.DAT im Distiller Startup (S) Directory, die den Parameter i*ptrsc=0 benutzt. Dann erzeugt diese PDF-Datei die gleiche Ausgabe wie die PDF-Datei L41G00FP.PDF der Tabelle 2. Alle Dateien L41G0xSP.PS (x=0,7) der Tabelle 3 wurden hier mit nur der Standard-Datei Example.ps im Distiller Startup (S) Directory erzeugt.

-------
